产品中心一体式集成驱动器外转子无刷电机

它采用32位专用电机控制芯片，集成度高、体积小、拥有完善的保护措施。该电机采用新型的PWM控制技术，使无刷电机运行具有转度高、振动小、噪声低、平稳性好等优点。

选件:

特点：

1、采用32位电机控制专用芯片

2、采用FOC磁场定向控制技术和SVPWM(空间矢量调制技术)

3、输入电压9VDC～30VDC，宽电压输入

4、支持多种调速模式（PWM\模拟量）

5、具备启停、正反转、刹车等控制功能

6、高精度的速度、电流双闭环控制

7、具有过压、欠压、过流、过温、堵转等保护功能

8、超高性价比，经济高效

9、可接受定制化

典型案例：

广泛应用于各种中小型自动化设备和仪器，例如：电子加工设备、3C非标自动化设备、锁螺丝机、剥线机、绕线机、端子机、激光机、打标机、喷绘机、中小型雕刻机、自动抓取设备、专用数控机床、包装设备和机器人等。

产品概述：

控制端口（JST B08B-PASK 8引脚）：

引脚号	信号	功能	说明
1	GND	传感器电源地	传感器电源地,与主电源共地
2	+5V	传感器+5V电源	传感器+5V电源，输出电流<=30mA
3	BK	刹车信号	悬空或接高电平无效(1.7V~24V) 接低电平刹车有效(0V~0.8V)
4	F/R	方向信号	CW\CCW高低电平极性可软件配置高电平（1.7V~24V）低电平(0V~0.8V)
5	SV/PWM	调速信号	模拟量调速：0.5V~4.5V， PWM调速：负占空比有效 0~5%全速 5~95%线性调速 95~100%停止
6	PG	转速信号	TTL-5V电平，1脉冲/1对极/转
7	GND	电源负极	电源输入负端
8	VDD	电源正极	电源输入正端，输入电压9V~30Vdc

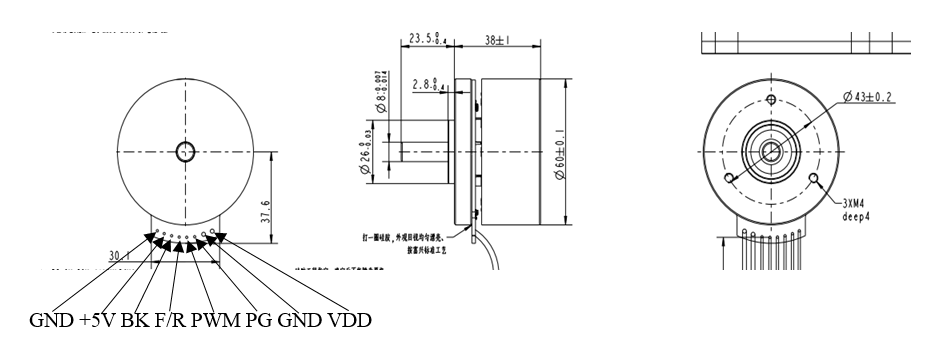

电机尺寸
